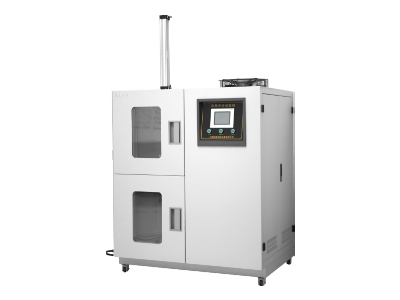

冷熱沖擊試驗箱

産品名稱

高低溫沖擊試驗箱/溫度快速變化試驗機/冷熱沖擊試驗箱(High and low temperature shock test chamber)

産品用途

該産品适用于各種元氣件的安全性能測試提供可靠性試驗、産品篩選試驗等，可提高産品的可靠性和進行産品的質量控制。

箱體結構

冷熱沖擊試驗箱全部功能采用計算機控制，系自主開發的軟件，有良好的操作界面，使用戶的操作和監測都更加簡單和直觀，保持功能可以使你正在運行的程序保持在目前的狀态下，可以臨時更改此程序段的數值，可以在屏幕上設置時間的參數，使制冷、加熱、提籃傳送切換，按設定值自動進行。
冷箱、熱箱獨立控制，箱門互相獨立，擴大試驗箱的使用範圍（一箱三用）。産品保溫效果可以得到充分保證。

控制系統

冷熱沖擊試驗箱主控制器采用進口雙回路高精度液晶顯示觸摸按鍵溫度控制器。該控制器采用液晶顯示觸摸屏，可顯示設定參數、試驗曲線、運行時間、加熱器工作狀态，PID參數自整定功能。控制程序的編制采用人機對話方式，僅需設定溫度，就可實現制冷機自動運行功能。控制系統具備完善的檢測裝置能自動進行詳細的故障顯示。報警，配置485通訊接口及運行軟件。設定精度：溫度：0.1℃    時間:Is  用戶程序容量:10×99段。運行方式：程序運行，恒定運行。獨立超溫保護儀表。設備工作時間累計計時器。低溫區、高溫區轉換時間小于等于15秒。溫度恢複時間小于等于5分鍾

制冷系統

冷熱沖擊試驗箱制冷系統及壓縮機：為了保證試驗箱降溫速率和最低溫度的要求，本試驗箱采用一套進口法國全封閉壓縮機所組成的二元複疊式風冷制冷系統。複疊式冷 系統包含一個高溫制冷循環和一個低溫制冷循環，其連接容器為蒸發冷凝器，蒸發冷凝器是也到能量傳遞的作用，将工作室内熱能通過兩級制冷系統傳遞出去，實現隆溫的目的。制冷系統的設計應用能量調節技(jì )術，一種行之有效的處理方式既能保證在制冷機組正常運行的情況下又能對制冷系統的能耗及制冷量進行有效的調節，使制冷系統的運行費用和故障率下降到較為經濟的狀态。制冷工作原理：高低制冷循環均采用逆卡若循環，該循環由兩個等溫過程和兩個絕熱過程組成。
其過程如下：制冷劑經壓縮機絕熱壓縮到較高的壓力，消耗了功使排氣溫度升高，之後制冷劑經冷凝器等溫地和四周介質進行熱交換，将熱量傳給四周介質。後制冷劑經閥絕熱膨脹做功，這時制冷劑溫度降低。最後制冷劑通過蒸發器等溫地從溫度較高的物體吸熱，使被冷卻物體溫度降低。此循環周而複始從而達到降溫之目的。
制冷劑：采用DUPONT公司R404A（高溫循環）、R23（低溫循環）；
輔助件：膨脹閥（丹佛斯），電磁閥（意大利CASTEL）；過濾器（美國艾默生）；壓力控制器（日本鹭宮）；油分離器（美國ALCO）等制冷配件均采用進口件。
